5 Bouwstenen View

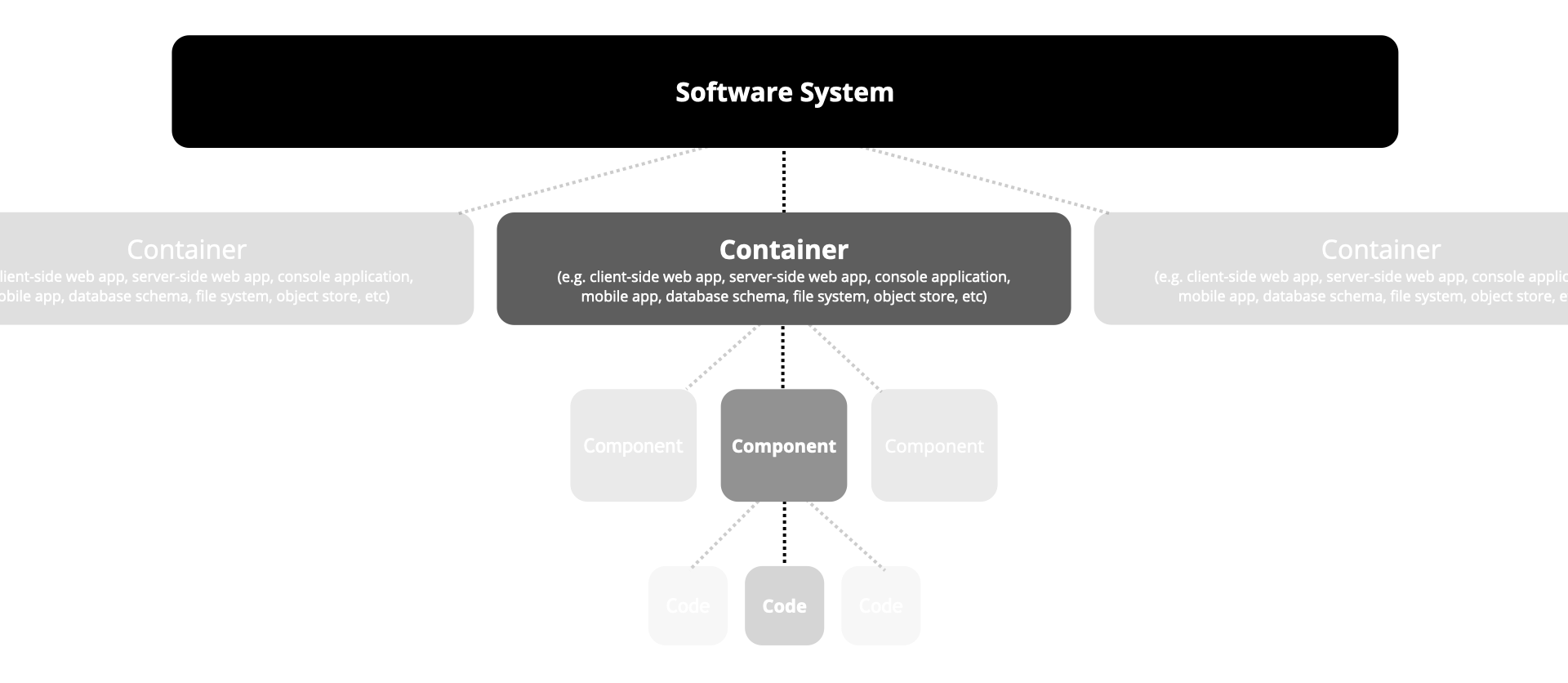

In Hoofdstuk 5, Hoofdstuk 6 en Hoofdstuk 7 gebruiken we het C4 model om de sofware architectuur te visualiseren . C4 kent vier abstractieniveaus zoals hieronder is weergegeven. In dit document beschrijven we de architectuur tot en met component niveau.
Let op: wat in C4 een container heet, is vergelijkbaar met het concept van een Applicatie component in Archimate. Beiden zijn abstracties die als op zichzelf staande applicaties te implementeren zijn. Een C4 container is gevisualiseerd onderstaand icoon. Wat in C4 een component heet is niet afzonderlijk deploybaar.
Dit architectuur document richt zich vooral op het datastation en de processing hub als belangrijke deelsystemen. Het voert te ver om de details van een volledige data space te beschrijven, inclusief generieke componenten voor identificatie, authenticatie, authorisatie en bijvoorbeeld de landelijke catalogus functie. Waar relevant zullen we wel ingegaan op het koppelvlak met deze systemen.
5.1 Gehele whitebox systeem
Op het hoogste abstractieniveau heeft PLUGIN dezelfde architectuur als een data space. De Processing Hub en het Datastation de belangrijkste deelsystemen die zijn ontworpen voor gebruik door de datagebruiker resp. de datahouder. In lijn met de vereisten voor technische interoperabiliteit (TIR, met name TIR-1) gaan we uit van web-gebaseerde user interfaces, APIs en Python client libraries als interfaces.
| Component | Rol en verantwoordelijkheid | Interfaces |
|---|---|---|
| Datastation | Beveiligde omgeving waarin datasets en gegevensdiensten van een datahouders worden ontsloten volgens afgesproken standaarden, met expliciete regels voor toegang, autorisatie, logging en gebruik. |
|
| Processing Hub | Een federatieve data processing systeem dat voldoet aan de eisen van beveiligde verwerkingsomgeving (BVO) |
|
5.2 Niveau 2: Datastation
Het datastation is de hoeksteen van de PLUGIN architectuur. Het datastation zien wij als het koppelvlak waarmee de datahouder haar data beschikbaar stelt aan derden1. Het datastation is zo ontworpen dat het een generieke oplossing is voor het beheren van de data en het decentraal uitvoeren van berekeningen via data visiting. Het datastation zorgt ervoor dat alle data beschermd zijn en is defensief ontworpen ten aanzien van cybersecurity. Daarnaast worden alle berekeningen die op het datastation worden uitgevoerd transparant gelogt en gemonitord om daarmee te voldoen aan de eisen van wet- en regelgeving. Datahouders zijn te allen tijde verantwoordelijk voor het datastation en bepalen wie wanneer toegang krijgt tot het datastation.
Wanneer een datahouder gezondheidsgegevens beschikbaar heeft gesteld op het datastation wil dat niet zeggen dat het daarmee meteen toegankelijk is voor iedereen. Zoals in Paragraaf 1.2 is geschetst, wordt er een onderscheid gemaakt in data preparation (beschikbaar maken) en use of data (gebruik van data). Het is de bedoeling dat elk verzoek voor gebruik van data via een vergunning of een gegevensverzoek afzonderlijk wordt beoordeeld, zoals in de EHDS is voorgeschreven. Het datastation richt zich met name op het gestandaardiseerd beschikbaar maken van data zodat datahouders zich effectief en efficient kunnen voorbereiden op (toekomstig) secundair gebruik van data.
| Niveau 3 | Verantwoordelijkheid | Interfaces |
|---|---|---|
| PLUGIN-Lake | Lakehouse voor het opslaan en beheren van grote hoeveelheden gestructureerde en ongestructureerde data, inclusief metadata en data lineage. |
|
| Dagster | ‘Commandocentrum’ voor orchestratie van datapipelines, inclusief logging en monitoring. |
|
| PLUGIN-Rosetta | Integreert en maakt bestaande (internationale) informatiemodellen en mappings als beschikbaar voor gebruik. |
|
| Processing Hub client | Client-side applicatie van de Processing Hub, waarmee datastation kan participeren een federatief processing netwerk. Nu vantage6 node en algoritme register, op termijn ook andere componenten |
|
- PLUGIN-Lake is implementatie van lakehouse architectuur, maar dan geoptimaliseerd voor decentraal systeem
- Principe dat alle interacties naar de storage laag via een interface lopen
- Dagster deamon als gatekeeper incl. loging zoals vereist in TIR-12, TIR-13, FSPER-4
- PLUGIN-Lake API implementeert REST API zoals vereist in vereisten voor technische interoperabiliteit, met name TIR-1 t/m TIR-5.
NUTS is een landelijk project dat een specificatie heeft geschreven voor het realiseren van identificatie, autorisatie, register en logging voor decentrale netwerken. De Nuts-node is een open-source software referentie-implementatie van de Nuts-specificatie die in PLUGIN is geintegreerd.
Dit deel van de architectuur is nog in ontwikkeling.
Dagster is compleet data orchestratie systeem, in feite het commandocentrum die ervoor dat data veilig en efficiënt verwerkt kan worden. Het bestaat uit vier onderdelen:
Software-Defined Assets: dataproducten zijn het hart van Dagster. In plaats van te focussen op de “stapjes” (eerst dit doen, dan dat), kijkt Dagster naar het eindresultaat. Bijvoorbeeld: “Ik wil een tabel met de verkoopcijfers van vandaag.” Dagster begrijpt vervolgens zelf welke stappen nodig zijn om die tabel te maken.
Jobs & Ops:: de feitelijke taken en het werk wat moet worden uitgevoerd. Een Op is een klein taakje (bijv. “reken de BTW uit”) en een Job is een verzameling van die taakjes die samen iets bereiken.
Sensors & Schedules: de werkplanning. Een Schedule start elke ochtend om 08:00 uur, terwijl een Sensor pas afgaat als er bijvoorbeeld een nieuw bestand in een mapje verschijnt.
Dagster UI: het dashboard waarmee je een visueel overzicht hebt en kunt zien hoe je data-fabriek draait. Als er iets fout gaat, zie je hier direct waar de fout zit en waarom.
We hebben gekozen voor Dagster omdat het een van de meest volwassen open source systemen is voor data orchestratie. Het Asset-First principe maakt het mogelijk om het overzicht te bewaren. Daarnaast is Dagster zo ontworpen dat zowel ontwikkelaars als de data-analisten in hetzelfde systeem kunnen kijken. Het heeft een uitgebreid ecosysteem en een extensie mechanisme waarmee we het binnen PLUGIN makkelijk kunnen integreren met de andere componenten.
De verschillende componenten van Dagster zijn opgenomen in de verschillende sub-systemen van PLUGIN en worden daar beschreven.
5.3 Niveau 2: Processing hub
| Niveau 3 | Verantwoordelijkheid | Interfaces |
|---|---|---|
| PLUGIN-ML | Component dat flower.ai integreert met vantage6 om federated learning toegankelijk te maken voor ontwikkelaars. |
|
| PLUGIN-Hub | Component voor het federatief delen (data pooling) van data. |
|
| PLUGIN-Analytics | Analyse tools en visualisaties om te werken met geaggreerde resultaten van federatieve berekeningen. |
|
| Processing Hub server | Server-side applicatie van de Processing Hub, waarmee netwerk van datastations worden aangestuurd en beheerd. Nu vantage6 server, op termijn ook andere componenten |
|
Dit deel van de architectuur is nog in ontwikkeling.
